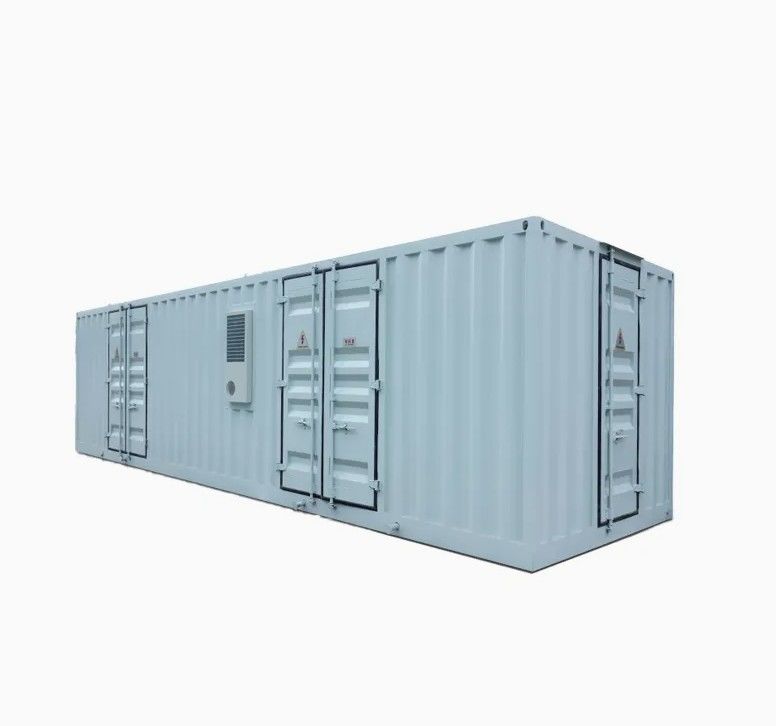

10 кв-35 кв фотоэлектрическая сборная кабинная электросетевая подстанция IP54
10 кв-35 кв фотоэлектрическая предварительно сконструированная кабинная электросеть подстанция IP54
Резюмируйте
Предоставление полностью модульных решений сборки для подстанций, сокращение площади на 30% и цикла проектирования, установки и ввода в эксплуатацию системы на 70%;Все металлические сборные камеры оснащены интеллектуальной системой экологического контроля, который может применяться в сложных климатических и геологических условиях, таких как высокая температура, высокая влажность, песок и пыль.
Поддержка доступа к энергетической облачной платформе eCloud, предоставление дистанционной диагностики состояния здоровья, анализа неисправностей,Руководство по техническому обслуживанию и другие функции для достижения управления жизненным циклом подстанции и оборудования без надзора; Выбор всего оборудования в подстанции может быть настроен в соответствии с реальными потребностями, надежной работой и обеспечением качества.
Требования и характеристики производственного процесса
В салоне, как правило, нет окон, для вентиляции используются вентиляторы и кондиционеры.кондиционер, главная диспетчерская и дежурная комнаты должны быть оснащены окнами для облегчения освещения и вентиляции.
Крыша корпуса кабины может использовать канализационную трубу кондиционирования воздуха; пол кабины является антикерамической и антистатической подвижной нижней пластиной,и стальная опора подвижной нижней пластины закреплена в нижней части кабиныВысота подвижной нижней пластины ESD должна быть от 200 до 250 мм, что способствует прокладке и обслуживанию кабеля.
Внутренняя часть сборной кабины должна быть оснащена средствами звукозащиты и видеонаблюдения, а также распределительной коробкой питания, коммутаторной панелью, розеткой и т.д.
Область применения
Производство ветровой энергии, фотоэлектрической энергии, морской ветровой энергии, распределенной фотоэлектрической энергии и других новых энергетических силовых установок
Подстанция электросети 10-35 кВ
Крупные заводы и горнодобывающие предприятия для собственной подстанции
Сравнение между сборной кабиной и традиционной подстанцией
| пункт |
Обычная подстанция на открытом воздухе |
Подстанция с предварительно сделанной кабиной |
| Площадь на полу |
Около 3000 квадратных метров |
Около 2000 квадратных метров |
| Период строительства |
Около 3-4 месяцев |
Вся станция предварительно собрана в целом, все оборудование предварительно изготовлено на заводе и может быть установлено на месте. |
| Использование кабеля |
Устройство распределено, и количество первичных и вторичных кабелей большой |
Оборудование очень интегрировано, электрическое расстояние сокращается, и кабель может быть сэкономлен примерно на 30% |
| Экологические требования |
Высокие требования к окружающей среде, песок ветра, конденсат и другие суровые условия окружающей среды очень вредны для оборудования |
Все металлический дизайн кабины, уровень защиты IP54, оснащенный идеальной системой HVAC, может предотвратить песок, конденсацию, улучшить надежность оборудования |
| Расходы на строительство и управление |
Многие здания,высокие затраты на строительство; оборудование поставляется различными производителями, а затраты на координацию и управление высоки |
Предварительно сконструированный дизайн, вся станция отменяет здание, стоимость строительства низкая; Все оборудование предоставлено компанией, и отвечает за всю установку и отладку работы,низкие затраты на управление |
| Стоимость эксплуатации и обслуживания |
Открытый дизайн, влияние окружающей среды, высокие затраты на эксплуатацию и обслуживание |
Закрытая конструкция, в основном не подверженная воздействию внешних условий, таких как окружающая среда, низкие затраты на эксплуатацию и обслуживание |
