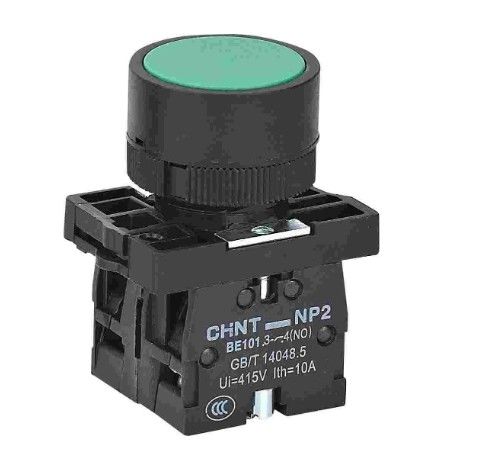

22 мм 30 мм NP2 серия IP40 IP65 Нажимать кнопку Промышленная схема управления Нажимать переключатель
22 мм 30 мм NP2 серия IP40 IP65 Нажимать кнопку Промышленная схема управления Нажимать переключатель
Описание продукта:
Нажимные кнопки серии NP2 предназначены для промышленных цепей управления, работающих на частоте переменного тока (переменного тока) 50 Hz или 60 Hz, с номинальным рабочим напряжением до 415 V AC,и постоянного тока (DC) рабочего напряжения до 250 V DCЭти кнопки используются для управления электромагнитными стартерами, контакторами, реле и другими электрическими цепями.Кнопки с индикаторными огнями также подходят для световой сигнальной индикации случаев.
Соответствует стандарту: GB/T 14048.5.
Продукт Спецификация:
| Номинальное изоляционное напряжение Ui ((V) |
415 |
| Согласованный свободный воздушный тепловой ток Ith ((A) |
10 |
| Номинальное рабочее напряжение Ue ((V) |
415 |
380 |
250 |
240 |
220 |
125 |
110 |
| Номинальный рабочий ток le ((A) |
AC-15 |
1.9 |
2.5 |
- |
3 |
4.5 |
- |
- |
| DC-15 |
- |
- |
0.27 |
- |
0.3 |
0.55 |
0.6 |
| Контактное сопротивление |
≤ 50 мΩ |
| Механический срок службы (млн раз) |
Плоская голова, грибный стиль, освещенный стиль: 100 ручек, самозамыкающийся грибный стиль:10 |
| Электрический срок службы (в миллионах раз) |
Плоская голова, грибный стиль:Изделие из металлов или изделие из металлов или из металлов10 |
| Уровень защиты головы |
IP40,IP65 |
| Защита от короткого тока |
тип gG модель 16 |
Характеристика продукта:
•Установка панели: Серия включает в себя кнопки с диаметрами панели Φ22 и Φ30, а также кнопки управления, подходящие для различных сценариев установки.
•Уровень защиты: стандартный уровень защиты - IP40.
•Модульная структура: кнопки имеют модульную конструкцию, что позволяет гибко и удобно устанавливать и обслуживать.
•Отдельные контакты: обычно открытые (NO) и обычно закрытые (NC) контакты электрически изолированы друг от друга.
•Свиты для терминалов: винты для терминалов имеют размер M3.5, с рекомендуемым крутящим моментом затягивания (0,8 - 1,2) N·m.
•Ограничение контактной группы: продольные серийные соединения не должны превышать двух контактных групп, слишком много контактных групп приведет к увеличению рабочей силы.Пользователи должны проконсультироваться с производителем..
Условия эксплуатации и экологическая пригодность:
● Температура окружающей среды -5°C~+40°C, средняя температура в течение суток не должна превышать +35°C.
●Высота: ≤2000 м.
●Условия атмосферы: относительная влажность атмосферы не должна превышать 50% при максимальной температуре +40°C;При более низкой температуре допустима значительно более высокая относительная влажность, например, при температуре +20°C относительная влажность составляет до 90%, с учетом конденсации, которая может возникнуть на поверхности продукта вследствие изменений температуры.
●Степень загрязнения: 3.
●Категория установки: II.
●Кнопка серии NP2 должна быть установлена в среде, где нет значительных потрясений, ударов, вибраций и где нет дождя или снега.
●Установка должна осуществляться в среде, не подверженной риску взрыва, где не содержится газов, способных коррозировать металлы или разрушать изоляцию, а также не имеется избыточного количества пыли.
•Размеры установки:
Для кнопок Φ22, установленных на панели:
•Диаметр отверстия установки: Φ22.30+0.4 мм
•Стиль металлической головки: подходит для панелей толщиной от 1 до 6 мм
•Стиль головки из пластика: подходит для панелей толщиной от 1 до 4 мм
Для кнопок Φ30, установленных на панели:
•Диаметр отверстия установки: Φ30.50+0.5мм
• Подходит для панелей толщиной от 1 до 3 мм
Эти кнопки предназначены для надежной работы в промышленных приложениях управления и обеспечивают гибкость в возможностях установки и настройки.
